TA6V - TiAl6V4 - Nr 3.7165 - Titan grade 5

Beschreibung

Die Legierung TA6V weist eine geringe Dichte, Korrosionsbeständigkeit sowie hohe mechanische Eigenschaften auf. Diese Sorte ist die häufigste Titanlegierung. Sie unterscheidet sich von der Sorte 23 (oder TA6V4ELI) durch ihren höheren Sauerstoffgehalt.

Stainless hat mehrere qualifizierte Quellen sowie verschiedene Durchmesser auf Lager, die es Ihnen ermöglichen, Ihre Verarbeitungsanforderungen optimal zu erfüllen. Dieses Produkt kann auch nach Maß gefertigt oder von unseren Servicezentren in Rohlinge geschnitten werden.

Jedes Material wird mit einem Ursprungszertifikat des Herstellers geliefert, um eine vollständige Transparenz und Rückverfolgbarkeit zu gewährleisten.

Wichtigste Anwendungen

Die Sorte wird insbesondere bei der Herstellung von Struktur- und Motorteilen, aber auch bei Befestigungen für die Luftfahrt verwendet. TA6V4 ist sehr korrosionsbeständig, was seine Verwendung in maritimen Umgebungen, in der Oberflächenbehandlungsindustrie oder bei Beschlägen ermöglicht. Das Material ist hauptsächlich in geglühtem Zustand erhältlich, kann aber auch behandelt werden (STA), wobei eine Temperaturbeständigkeit von nahezu 350 °C erreicht wird.

Metallurgie

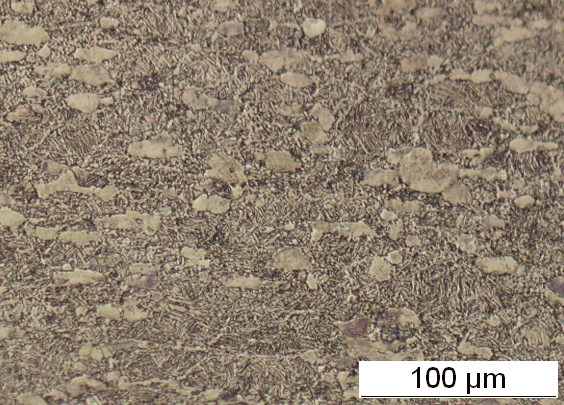

Die Sorte kann je nach Kritikalität der Anwendungen mit einer oder mehreren VAR-Ablehnungen hergestellt werden. Die Herstellungsprozesse in Verbindung mit den Verarbeitungsprozessen ermöglichen es, eine homogene Alpha/Beta-Mikrostruktur mit einem Gefüge vom Typ A1 bis A9 zu erhalten. Siehe nachstehende Schliffbilder :

TiAl6V4 - 3.7165



Bearbeitbarkeit

Schmiedbarkeit/Verarbeitbarkeit
Die Sorte kann unterhalb des Beta-Transus (<950°C) warmgeschmiedet werden. Die Bearbeitung dieser Stahlsorte erfordert eine ausreichende Kühlung, um die Erwärmung zu begrenzen. Die Stahlsorte ist aufgrund des Fressens, das sie verursacht, schwer kalt zu bearbeiten.

Polierbarkeit
Der hohe Grad an Einschlussreinheit und die Homogenität der Mikrostruktur dieser Sorte ermöglicht eine optimale Polierbarkeit, insbesondere wenn die Mikrostruktur fein ist.

Wärmebehandlungen
Nach dem Schmieden kann eine Glühung bei Temperaturen ab 700 °C durchgeführt werden. Diese Behandlung muss jedoch unter Kontrolle bleiben, um die Qualität des Mikrogefüges nicht zu verschlechtern. Auf das Glühen folgt eine mechanische oder chemische Entfernung der oxidierten Oberfläche, um die Kontaminationsschicht zu entfernen (Alpha-Case).

Eine Wärmebehandlung durch Abschrecken mit anschließender Alterung (STA) ist bei dieser Stahlsorte je nach Abmessung möglich, um die mechanischen Eigenschaften bis etwa 1100MPa zu erhöhen.

Korrosionsbeständigkeit

Die Sorte ist sehr gut beständig gegen allgemeine Korrosion und auch gegen Lochfraß. Chlorhaltige Lösungsmittel sollten vermieden werden. Titan ist auch anfällig für Wasserstoffversprödung, daher ist es wichtig, die Zufuhr von Wasserstoff bei Wärmebehandlungen oder chemischen Beizprozessen zu begrenzen.

Standardgrößen

3-m-Rundstangen in geglühtem Zustand – geschälte oder geschliffene Oberfläche.
Flachstangen nach Maß oder geglühte Schmiedeblöcke (bitte anfragen).
Pulver – Bleche – Drähte
